フルカラーピクセル

コントローラー・ドライバーボックス

ドライバ- / DMX DriverUnit

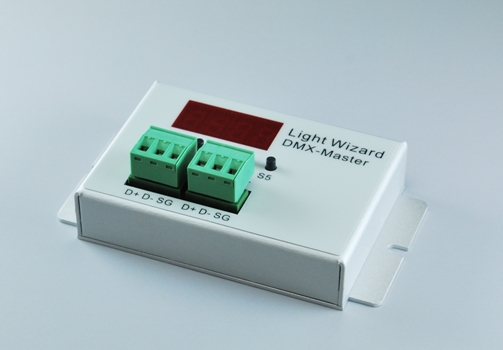

マスターユニット / DMX-M

  • LEDライトをコントロールするユニット
  • DMX信号に対応。ライトの種類や規模に合わせて柔軟なシステム構築を実現

DMXドライバー マスターユニット

外形寸法(mm) W106×D60×H19.6 (突起物除く)
質量 100g
定格 DC8-30V  1.5W  (スレイブユニットから給電)
入力信号 DMX512
主な機能 4桁7セグメントデジタル
設定用スイッチ  5個
DMX入出力用3P端子台(着脱式)  2個

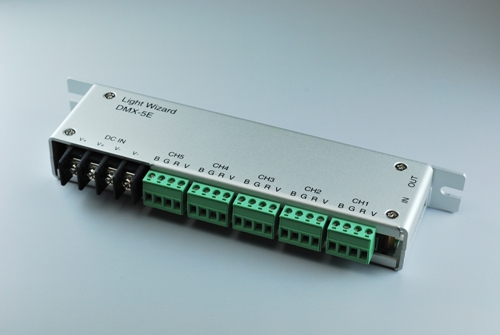

スレイブユニット / DMX-5E RGB出力タイプ

DMXドライバー RGB出力スレイブユニット



外形寸法(mm) W211×D50×H27.5 (突起物除く)
質量 260g
定格 DC8-30V  1.5W  (スレイブユニットから給電)
入力信号 DMX512  マスターユニット経由
主な機能 RGB出力用4P端子台(着脱式) 5個
DC入力用4P端子台 2個
過電流・短絡保護用ヒューズを各ポートに内蔵

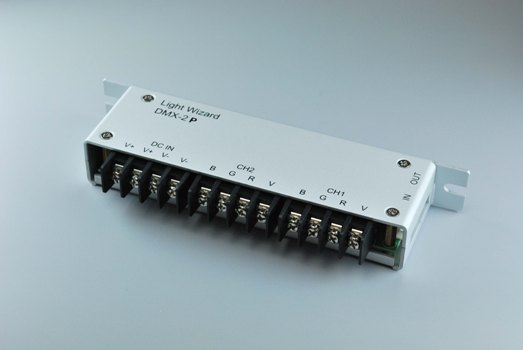

スレイブユニット / DMX-2P  RGB大容量出力タイプ

DMXドライバー RGB大容量出力スレイブユニット



外形寸法(mm) W188×D50×H27.5 (突起物除く)
質量 230g
定格 DC8-30V  1.5W  (スレイブユニットから給電)
入力信号 DMX512  マスターユニット経由
主な機能 RGB出力用4P端子台(着脱式) 2個
DC入力用4P端子台 1個
過電流・短絡保護用ヒューズを各ポートに内蔵

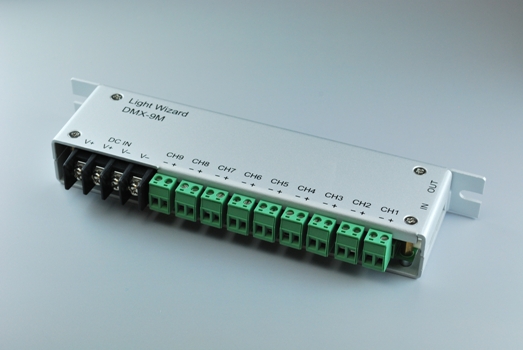

スレイブユニット / DMX-9M   単色出力タイプ

DMXドライバー 単色出力スレイブユニット



外形寸法(mm) W211×D50×H27.5 (突起物除く)
質量 260g
定格 DC8-30V  1.5W  (スレイブユニットから給電)
入力信号 DMX512  マスターユニット経由
主な機能 単色出力用2P端子台(着脱式) 9個
DC入力用4P端子台 1個
過電流・短絡保護用ヒューズを各ポートに内蔵



資料ダウンロード

こちらから該当カタログページをダウンロードできます。
